SBA 9119线性极化微波双锤宽带天线的典型应用为:

1.用于IEC/EN 61000-4-3的场强探头

取代传统的场强表,用于产生场的选频测试,符合EN 61000-4-3,包括均匀域的测试。



2.用于按照CISPR 16-1-4规定的Site-VSWR测试

对高于1 GHz的全电波暗室的确认测试。与SBA 9112组合使用可成为覆盖频率范围为1-18 GHz的优秀天线。

如容忍某些限制(例如天线因子、VSWR增量、对称性降低),SBA 9119可用于0.5 GHz以上频段。确认测试点通常使用的微波天线(例如对数周期天线,或喇叭天线)会影响测试结果,因为这些方向增益天线有密集的方向图,不能说明测试点的特性。



SBA 9119 场地校准(1GHz-6GHz)天线

SBA 9119 场地校准(1GHz-6GHz)天线



技术指标:


标称频率范围:

1 - 6 GHz

可用频率范围:

0.5 - 7 GHz

连接器:

50欧姆 N型(阴性)

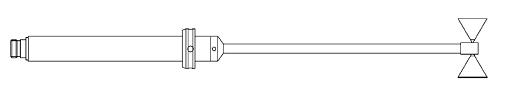

安装管:

长度 LH = 560mm, 直径 d = 22 mm

分度环:

LR =190 mm

振子总长度:

LE = 50 mm

振子直径:

D = 28 mm

等方向增益:

typ. -4....+3 dBi  (1.2 - 6 GHz)

天线因子:

32 ... 46 dB/m

驻波比:(典型值)

1.5 – 5 (1.3 - 6 GHz)

Balun (低损):

1:1

对称倒置:

typ. < 0.5 dB (1 - 6 GHz)

交叉极化抑制:

< - 20 dB

最大输入功率:

20 W

半功率波瓣宽度:(E-plane):

84° - 45°

重量:

500 g
