1. CGC-510E 梳状发生器特点:


LISN 的参考信号源100 kHz 和 500 kHz 的频率步进
可用频率范围高达 115 MHz电池供电
三年保修

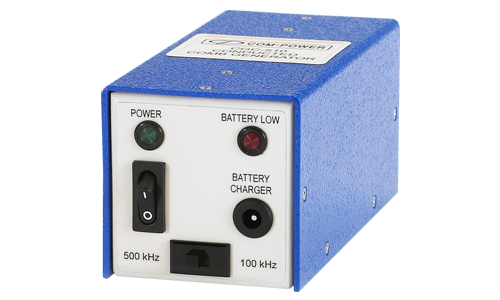

CGC-510E 梳状发生器

2. CGC-510E 梳状发生器描述:


       CGC-510E 梳状发生器是用于验证传导发射测量系统的传导参考信号源。 梳状发生器输出具有基频谐波。 它有两个用户可选择的频率步长,分别为 100 kHz 和 500 kHz。

       此梳状发生器模拟产生传导 EMI 噪声的 EUT。CGC 系列梳状发生器具有标准 NEMA 15-P 三芯连接器,可通过兼容的电源插座直接插入任何 LISN。 它可以使用合适的适配器连接到任何其他类型的插座。 CGC-510E 对外部线路电压(交流或直流高达 230V)具有高阻抗。此功能允许在 LISN 连接到外部电源时使用梳状发生器。

      CGC-510E 由可充电的内部 NimH 电池供电。 电池电源无需外部电缆。充满电后,电池可以连续使用梳状发电机长达 18 小时。梳状发电机和充电器随附定制的存储/手提箱。


3. CGC-510E 梳状发生器技术参数


用途
用于 LISN 验证的参考信号源
电池类型6V 镍氢,1 Anh
频率范围100 kHz to 115 MHz工作时间
>18 小时(典型值),充满电的电池
频率步长100 kHz 或 500 kHz (用户可选择)外部指标
电池电量不足并开机
频率稳定性
50 ppmLISN 接口插头NEMA 15-P 型
振幅稳定性± 0.1 dB外形尺寸5 x 2.2 x 2.2 inches / 13.2 x 5.9 x 5.9 cm
时间稳定性12 个月内<1 dB重量
1 lbs / 0.45 kg
充电器输出/输入
6 VDC(未稳压),500 mA / 110VAC 60 Hz 或 230 VAC 50 Hz

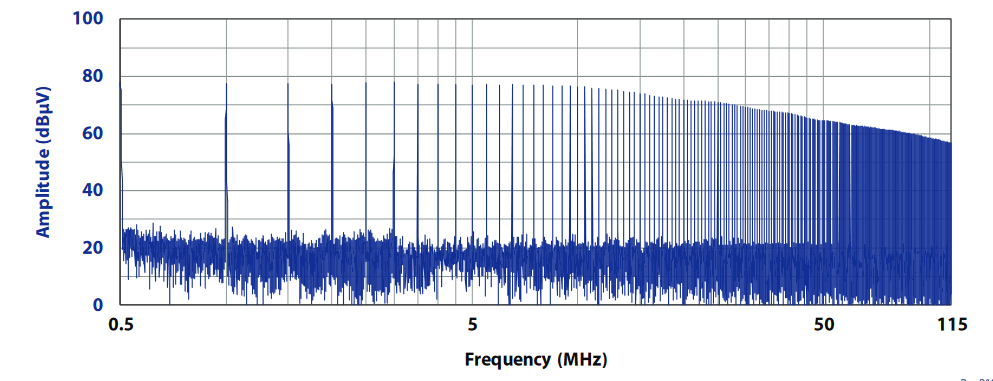

4. 典型输出 - 100 kHz 步长


CGC-510E 梳状发生器典型输出 - 100 kHz 步长


5. 典型输出 - 500 kHz 步长


CGC-510E 梳状发生器典型输出 - 500 kHz 步长
