针对三相被测试设备的干扰电压测量;R&S®ENV432 四线制 V 形网络满足 CISPR 1612、EN 55016-1-2 和 ANSI C63.4 中有关 V 形网络的要求,在 9 kHz 至 30 MHz 的频率范围内模拟阻抗为 (50 μH + 5 Ω) || 50 Ω。R&S®ENV432 随附用于连接被测设备 (EUT) 的 Schuko 插座 (EUT 1) 和 CEE 32 A 插座 (EUT 2)。V 形网络的相位可以使用前面板开关手动选择,也可以通过 TTL 控制输入(兼容最新的罗德与施瓦茨测量接收机)自动选择。

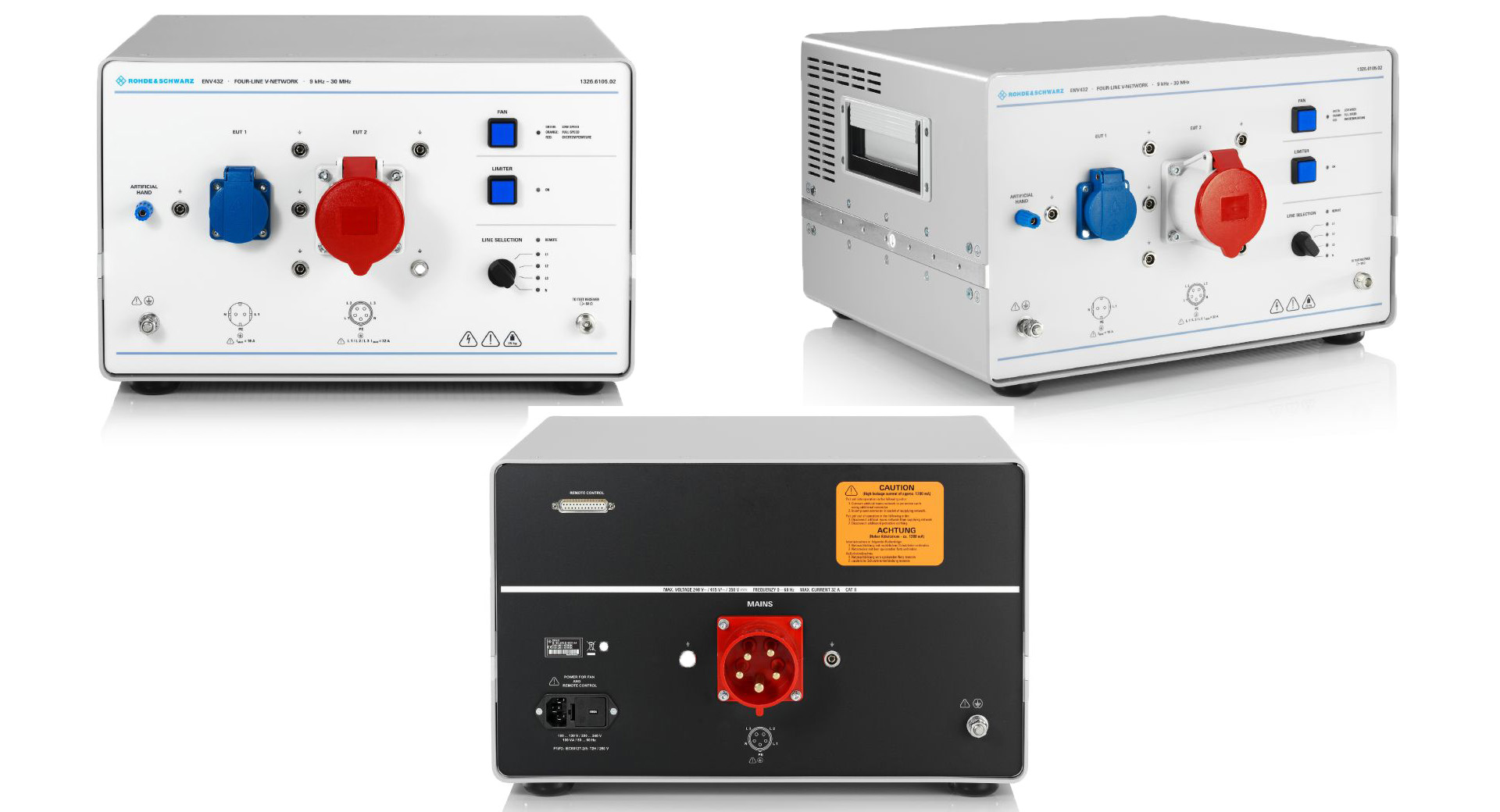

R&S®ENV432 四线制 V 形网络

主要特点

1. 频率范围:9 kHz 至 30 MHz;

2. 最高 32 A 功率处理容量,恒定电流;

3. 模拟阻抗 (50 μH + 5 Ω) || 50 Ω,符合 CISPR 16-1-2;

4. V 形网络符合 CISPRENVDEANSIFCC 第 15 部分和 MIL-STD-461;

5. 已根据 CISPR 16-1-2 进行校准。

ENV432 四线制 V 形网络性能和优点

1. 空心电感和模拟手空心设计和模拟手

  基于空心电感并含有模拟手,可在测量干扰电压时模拟用户双手的影响。

2. 内置10 dB衰减器

  为确保标准阻抗(不考虑测量接收机的输入衰减),R&SENV432四线制V形网络配有一个10 dB衰减器。

3. 内置脉冲限幅器(可关闭)

  内置脉冲限幅器(可关闭)保护

  测量接收机输入免受高能量射频干扰脉冲的影响。

4. 自动温度监控

  机壳内部温度达到约+50℃时,R&S®ENV432的风扇自动开启。这能够在恒定电流负荷较高的情况下保护V形网络。

5. TTL电平远程控制(兼容罗德与施瓦茨测量接收机)

       TTL控制输入通过控制器或罗德与施瓦茨测量接收机驱动,可用于在自动测试系统中远程控制相位选择。
