软件界面简介

1. 菜单栏，工具栏

可以操作新建一个设置，打开编辑一个设置，开始测试，控制器的控制，以及校准，补偿导入等，如下图：

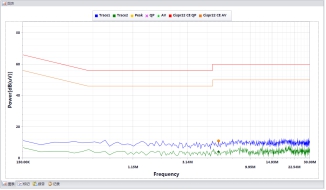

2. 图表区

显示测试曲线，包括迹线1-2， Limit 线 1-2 ， Peak 标记点， QP 标记点， AV 标记点。

3. 结果显示区

此区域显示测试中错误信息，以及测试结果显示，和控制器状态显示。

4. 设置区：

此区与包含仪器设置，控制器设置，曲线设置，以及报告设置。

新建一个测试

操作： 点击菜单栏 -> 文件 -> 新建，或点击工具栏新建图标，如图：

此后一个测试的建立已经基本完成，新建测试的默认配置，会在设置区域直接显示。可以对默认测试进行修改。修改完成过后会自动创建 * .CC 文件。可固定保存设备设置、测试物厂商名称或产品型号操作人员个人等。

保存一个测试

测试完成后，或者将默认配置自定义后，可选择保存测试，保存后，此测试可作为测试模板，需要用时直接打开使用即可。

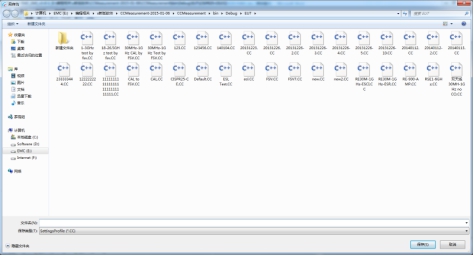

操作： 点击工具栏保存图标，如图：

保存操作会将所有测试所需要的配置进行保存，包括图表，仪器设置，曲线设置，报告设置，测试结果等。或者另存为一个新的数据包。

并且可以在测试选项中翻页查找不同的测试数据。

打开一个测试

在新建测试时，如果以前有保存过测试配置，可以不新建，而是以这个测试的配置为模板，打开这个测试之后进行测试。测试完后再保存成其他名称测试文件。这样可以简化测试配置，不需要每次测试都要设置频率，带宽等等。

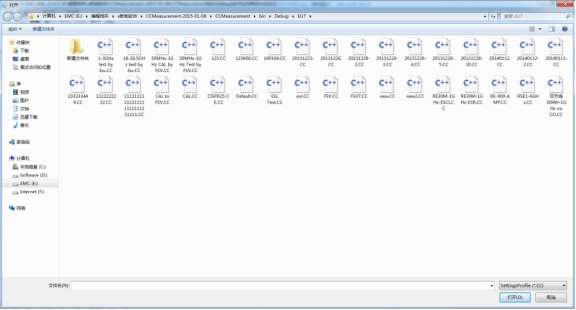

操作： 点击工具栏打开图标，如图：

即可 进 入 Open file 的 对话 框 , 选 至先前 储 存之 纪录 目 录档 案 开启 \file\*. CC；并打开之前保存的数据包。

一个完整的半自动测试流程

1.  新建一个测试，或者打开一个以保存测试：

如图：

2.  在右方设置区域，配置本次测试所需要的设置。也可打开一个以前测试过的配置：

1．  仪器型号：选择当前测试仪器的型号。

2．  控制地址：当前测试仪器的物理地址，如 GPIB 口为 20 的话，设置为 GPIB::20,

   其中 20 为 GPIB 端口，根据实际情况而定。控制地址支持网口，配置好设备 IP 地址后，

   输入框可填入： TCPIP::192.168.1.33::INSTR 。其中 192.168.1.33 为设备的 IP 地址。根据实际情况而定。

3．  重置设备：测试初始化时是否重置设备。一般为真；

4．  屏幕显示：测试时是否打开屏幕显示，一般为真；

5．  起始频率，截止频率：设置本次测试的起始以及截止频率。根据实际测试需求来配置。

6．  频率跨度：设置当前频率的跨度，接收机模式测试下有效。

7． L og ：是否对数显示，默认接收机模式下为对数显示。频谱仪模式下为线性显示。

8．  步进大小：设置频率步进，频谱仪模式下有效。

9．  展频大小：设置展频分析是展频的宽度。

10.测试模式：选择测试模式，可选接收机模式，频谱仪模式。

11.Ref电平：控制最大 Y 值。

12.Ref电平 MIN ：控制最小 Y 值。

13.分析带宽：控制测试时分析带宽。

14.视频带宽：控制测试时视频带宽。

15.控制点数：测试曲线点数，频谱模式下有效。

16.测量时间：测试刷新时间。

17.单位：测量时单位选择。

18． RF 衰减：设置 RF 衰减幅度。

19．补偿名称：设置补偿的名称，补偿名称需要去接收机内补偿名称对应，否则无法识别。为空时不加载补偿

  20.标记数量：自动搜索峰值个数，最多不超过设置的值。

  21.低于 Limit 线：设置自动搜索低于 Limit1 线多少的值。

  22.迹线设置：设置测试迹线 1-2 的模式，设置测试迹线 1-2 的检波器类型。

3.  转台天线塔控制器设置：

1.  启用控制器：选择是否启用控制器。默认为不启用 None 。

2.  控制器型号：选择控制器的型号 .

3.  升降塔，转台地址：设置 GPIB 地址，直接设置端口。

4.  极化：初始化时极化设置。

5.  升降塔高度：设置实际升降塔高度。

6.  上升步进：测试时控制器循环每次上升的幅度。

7.  转台角度：设置实际转台最大角度。

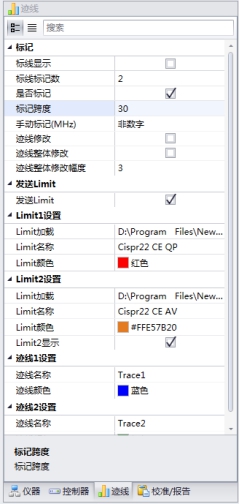

4.  迹线设置：

1、  标记：

标记显示：可在波形图中详细显示表示点的状态；

数据波形测试完成后使用该功能。

   2、标记数及是否标记：在图表中点击鼠标左键抓取并标示最大点

    “ 2 ”位标准 2 个最大点。数据测试完成后使用该功能

     3、  手动标记直接输入频率软件自动标注点位。

   4、迹 线 修 改 + 是 否 标 记：

框体对应曲线上下滚动可按修改幅度大小，

 自由调整曲线最高及最低点的高低。

5、迹 线 修 改 整 体 选 择：

框体对应曲线上下滚动可按修改幅度整体调高调低曲线。

6、  迹线设置：设置图表区域曲线颜色，名称等。其中 Limit 线加载，

可以加载 limit 线值，支持 TXT 格式文件。

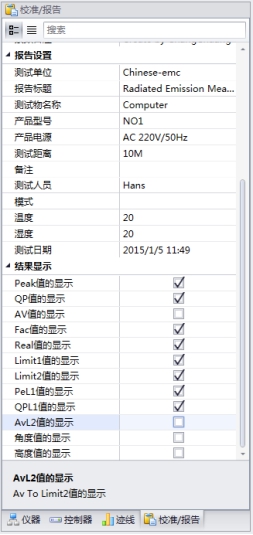

5.  校准 / 报告设置，报告设置：

1、  报告设置：根据设置 EUT 设置即可。

2、  结果显示，需要更具不同的选择而勾选是否需要显示的值。

 6.  设置完后，点击工具栏中半自动化测试按钮开始测试。测试会实时读取接收机曲线状态。

1、  点击 “初始化”接收机。

2、  点击 “ Write ”清空接收机原有预留数据。

3、  点击 “ MaxHold ”将曲线保留为最大化。

4、  实时读取曲线期间，可以在工具栏中对转台、天线塔进行控制（如需要控制）。

5、  确定数据准确后，点击 “读曲线”并保存测试数据（数据自动保存，如需另存为请自行另存文件）。

6、  数据读出后，请选择迹线读取需要的高点，并切换至标记图表（请参考线迹说明）。

7、  选取需要确认的高点后点击 “ SET ”键，将该点发送至接收机。

8、  确认点发送到接收机后，点击 “ Peak ”后点击“ MarkCenter ”之后点击“ maxhold ”再点击“展频（展频宽度在仪器设置中设定）”，展频后确认波形后，重复多次点击“ Peak ”确认最大后点击“ MarkCenter ”。之后点击“接收机模式”切换接收机到读点模式 ，并读出最大点，并记录到表格中去。如果是辐射发射测试，请在最大点确认过程中反复旋转转台，升高降低天线塔。测试完成后点击 “刷新”并保存。

7.  保存完成后点击 报告预览，或者打印报告。生成测试报告后完成测试。

点击 “打印报告”会出现打印报告范围。如 1 个 EUT 测试了 3 份报告。请选择打印 2-4.

点击确定后自动生成报告序列。并选择

“ pdfFactory ”打印出报告队列。并完成一个项目测试。

一个完整的自动化测试

1．  新建一个测试（参考上文）。

2．  配置设置（参考上文）。

3．  点击菜单栏 运行自动测试，开始测试。

4．  测试确认后点击 停止后生成报告保存。

5．  如需 RE 测试直至转台升降台循环完请选择成后，可停止测试，这时可以手动标记可疑

      Peak 值或选择自动扫描峰值。自动扫描峰值可点击工具栏中搜索峰值按钮。

   手动标记可鼠标左键图标框体中可疑的点（参考上文）。

6．  标记完后，点击工具栏单读点按钮 ，程序会自动将结果显示区域中标记的点进行读点，读点方式为先展频进行频率确认，再转换到接收机模式读取 QP ， AV 值（固定最大值后点击停止再重复这一过程）。读点期间如果开启了控制器，控制器会自动控制转台升降台循环一周。然后读取最终的 QP,AV 。

7．  读点完成后，可点击工具栏中打印按钮，生成报告。报告可保存多种格式，根据自己需要进行保存。

8．  最后点击工具栏保存按钮，将本测试保存。保存后可能日后打开查阅。

  9.  完成测试。

校准

点击工具栏中的校准按钮弹出校准窗口：

设置频率，步进以及输出功率，点击校准，程序会自动从起始频率开始扫描。直至完成结果会显示在下面网格中，校准完成后可以保存到EXCEL中。

补偿：

1、点击工具栏主页中补偿按钮 ，弹出补偿窗口：

2、点击导入数据 ，支持EXECL的 .xls 文件（ xls 文件必须制定为 sheet1 ），导入后会在下面网格中显示 ，导入前必须先在校准/报告栏内输入正确的文件名，文件名需要与 .xls 文件对应上。在右侧校准及修改补偿名称对话框中修改需要写入接收机的数据名称，注意不要与接收机中的补偿重名，并修改好需要修改的单位。 ，点击写入数据 ，将补偿导入接收机即可。

测试前，打开对应的 .xls文件即可调用补偿。
