罗德与施瓦茨推出R&S MXO 4系列,用于快速洞察的下一代示波器
2022-10-08
日期:
浏览次数:

  罗德与施瓦茨示波器增加了全新的产品系列,该系列创造了多项行业纪录。新的R&S MXO 4系示波器具有到目前为止业界内最快的波形捕获率,每秒超过450万次采集。开发工程师现在可以看到比其他任何示波器更多的信号细节和偶发事件。R&S MXO 4系列中的12位ADC在所有采样率下的分辨率都是传统8位示波器的16倍,不需要为更精确的测量做出任何妥协。每通道标配400 Mpts存储深度。

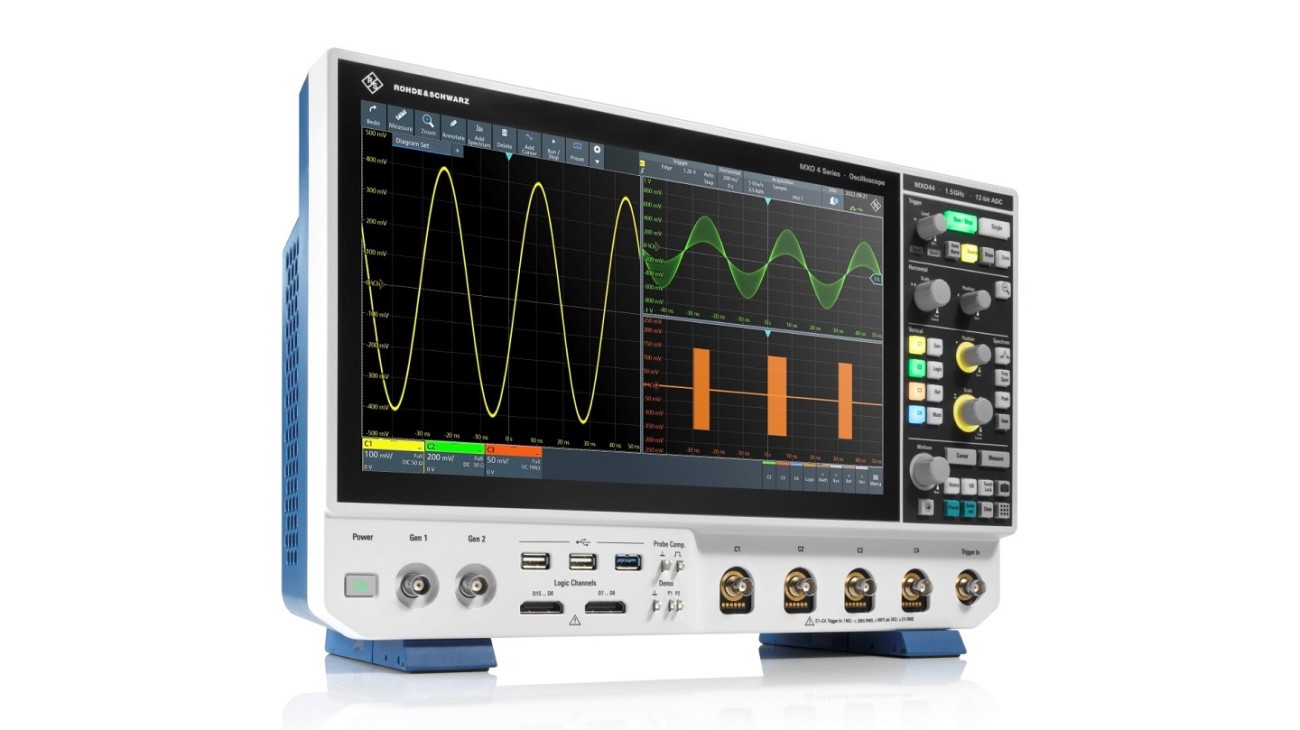

R&S MXO 4

R&S MXO 4拉开了罗德与施瓦茨新一代示波器的序幕。

罗德与施瓦茨推出的全新R&S MXO 4系是下一代示波器的首个系列。R&S MXO 4示波器具备四通道,提供200 MHz、350 MHz、500 MHz、1 GHz和1.5 GHz带宽可选。此系列具有许多无可比拟的功能, 性价比十分出色。

即时查看信号细节

      R&S MXO 4系示波器拥有到目前为止业界内最快的波形捕获率 ----每秒450万次采集。工程师们可以迅速看到并隔离偶发异常信号,从而更好地了解物理层信号并更快地进行测试。此性能具备无可比拟的行业优势。

独特的200Gbps处理ASIC使该功能成为可能。它是由罗德与施瓦茨开发并首次在R&S MXO 4系示波器中实施的几个新技术之一。罗德与施瓦茨示波器副总裁Andreas Werner博士介绍道:'我们的开发团队在新的硬件、软件技术模块和架构方面实现了十年一遇的工程突破。我们的客户将体验到全新的性能水平和更具竞争力的价格。'

更低的测量噪声和更高的可用垂直分辨率

      R&S MXO 4系示波器集成了12位ADC并可在仪器的最高采样率上运行。同时,仪表具备特有的18位垂直分辨率架构。R&S MXO 4系的低噪声和大偏置范围(+/-5V,500uV/div的比例)也在同级别产品中独占鳌头。用户可以更精确地观测到直流信号和其他信号。

强大的存储深度

      除了带宽和采样率,存储深度也是一个重要的参数,它决定了示波器是否能应对大量的信号处理任务。更多的存储深度使示波器能够捕获更长时间的信号,并在更多的时基设置中保持最高采样率。R&S MXO 4系示波器在所有四个通道上同时具有400 Mpts的标配存储深度。额外的存储深度选件还能在需要时提供更强大的测量能力。

高精度数字触发系统

      数字触发系统现已成为所有R&S MXO 4系示波器的标配。1/10000的触发灵敏度可以在大信号的情况下隔离难以发现的微小异常信号。数字触发系统是对18位垂直分辨率架构的补充,使用户能够充分利用R&S MXO 4系示波器的精度。

出众的射频测量能力

     许多开发工程师需要对产品进行调试并在时域和频域进行测试。除了时域测量外,R&S MXO 4系示波器还具有优异的射频频谱测量能力。MXO4是目前业内首款每秒可进行45000次FFT(快速傅里叶变换)的示波器。这一基础功能使工程师能够查看更多的射频信号。

优异的用户体验

     使用示波器是一种视觉体验,工程师们需要长时间观看显示屏。R&S MXO 4系示波器采用13.3英寸全高清电容式触摸屏和直观的用户界面。该仪器的占地面积小,工作时噪音小于耳语。此外,R&S MXO 4系示波器支持VESA安装和机架安装,这使得此款示波器成为不限工作空间的理想选择。

当用户有更多需求时,可以为R&S MXO 4选择一些升级选项,包括带有16个数字通道的混合信号示波器(MSO)选件、集成的双通道100 MHz任意波形发生器、用于各种工业标准总线的协议触发与解码选件以及其他扩展示波器功能的其他选件。

新的R&S MXO 4系示波器现在可以从罗德与施瓦茨和授权渠道合作伙伴处获得。更多信息,请访问: http://www.chinese-emc.com/
